計算机机房工程集建筑、電气、安裝、网絡等多个專業技術于一體。計算机

机房的环境必須滿足計算机等各種微机電子设備和工作人员对温度、湿度、潔淨

度、電磁场強度、消防、保安、電源质量、防雷和接地等的要求。計算机房设計

與施工的優劣直接關系到机房内計算机系統是否能穩定可靠地運行， 是否能保證

各類信息通讯暢通無阻，能否保障防护安全。

本方案項目包括裝修工程、配電工程、空调工程、设備監控工程、閉路電視

工程、安全工程、消防工程等七大部分。本方案書根據國家标準C級及行業标準

设計。

本方案机房场地裝修裝璜的设計宗旨是：

（1）集成系統的节能化考慮，新技術的應用，以节約日後的運行成本；

（2）合理的信息路由结構设計，以防止可能造成系統互聯的阻塞；

（3）机構緊密的供配電设計，以減少网絡设備的電磁干擾；

室内裝璜部分的设計遵循原則是： 要體現出作为重要信息会聚地的室内空間

特點，在充分考慮网絡系統、空调系統、UPS系統等设備的安全性、先進性的前

提下，达到美觀、大方的风格，有現代感。

在選用裝修、裝璜材料方面， 要以自然材质为主， 做到簡明、淡雅、柔和，

並充分考慮环保因素，有利于工作人员的自身健康。

一、机房的布局要求

根據《電子計算机机房设計規範》（GB50174-93）、《計算站场地技術要求》

（GB2887-89）和《計算站场地安全技術》（GB9361-88）要求，

1、計算机机房的使用面積應按照S＝KA

式中： S----計算机机房的面積，平方米；

A----計算机机房内所有设備台(架)的总數；目前机房设計设備有服務器6 台，

交換机3 台，防火牆路由器一台等主要设備

K----系數，取值(4.5～5.5)平方米/台(架)。

最小使用面積不得小于20平方米。

2、机房位置要有利于人员的進出和设備的搬運。机房應包括： 主机房、UPS

電源房及其它辅助房間等等。

3、机房高度要求梁下最小高度不低于3m，以防机架过高， 不利于设備的安

裝、維护。机架前後至少留有1.2m 的空間，以方便设備的安裝、调試及維护。

4、机房地闆要能承受足夠的重量，尤其是樓上机房。对于較重的设備(例如

直流蓄電池)要在机架下面垫上槽鋼来分散重力。

5、机房頂、牆、門、窗、地面應不脫落、不起塵，裝飾材料應为不可燃材

料，凡是安裝綜合布線硬件的地方，牆壁和天棚應塗阻燃漆。門窗密封性良好，

以防止塵土、有害气體或其他物质的微粒侵入造成金屬接點接觸不良或短路， 影

響計算机及其他设備的工作性能。牆面、天花闆應塗防塵漆。

6、机房内的环境必須保持一定的湿度和温度， 並有良好的通风条件。为此，

机房應配備專業空调及抽风机， 以滿足計算机及其他设備正常工作时对温度、湿

度的要求。设備間室温應保持在10℃至25℃之間，相对温度應保持60%至80%。

7、机房應有防静電措施。机房應鋪设防静電地闆。地闆安裝有接地铜带。

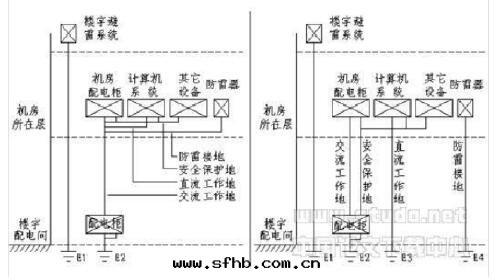

8、机房應有可靠的工作接地、保护接地、防雷接地。良好的接地是设備正

常運行的必要条件， 同时它也是防静電、防雷擊、抗干擾、消除感應電的重要手

段，應當给予充分的重視。防静電和防雷是机房最主要的预防災害之一。

9、配置UPS不間斷電源，防止停電造成网絡通讯中斷， 有主机不正常關机。

UPS電源應提供不低于2 小时後備供電能力。UPS功率大小應根據网絡设備功率

進行計算，並具有20-30%的餘量。设備間電源设備應具有过壓过流保护功能，

已防止对设備的不良影響和沖擊。

10.机房應有防火措施。机房内必須配備适當的消防器材；机房内不同電壓

的插座應有明顯标志;嚴禁存放易燃、易爆等危险品及具有腐蝕性的物品。

二、基礎裝飾系統

1、机房地面工程

机房地闆采用架空地闆， 为使水泥砂漿地面达到不起塵、不産塵、保證空调

送风系統的空气潔淨度，地面需要先涮防塵漆做防塵處理。

机房地闆一般采用抗静電活動地闆(如图錯誤！文檔中没有指定樣式的文

字。-1：抗静電地闆)。活動地闆具有可拆卸的特點，因此，所有设備的導線電

缆的连接、管道的连接及檢修更換都很方便。活動地闆下空間可作为静壓送风风

庫，通过带气流分布风口的活動地闆将机房空调送出的冷风送入室内及發热设備

的机柜内， 由于“气流风口地闆” (如图錯誤！文檔中没有指定樣式的文字。-2：

气流风口地闆)與一般活動地闆可互換性， 因此可自由的调节机房内气流的分布。

活動地闆下的地表面一般需進行防潮處理(如涮防潮漆等)，保證在送冷风的过程

中地表面不会因地面和冷风的温差而结露。本方案選擇沈飛牌防静電地闆， 地闆

安裝高度为0.3M。地闆與牆體交界處用不鏽鋼踢腳闆封边。机房大門入口處做

踏步鋪塑胶地闆。

图錯誤！文檔中没有指定樣式的文字。-1：抗静電地闆

图錯誤！文檔中没有指定樣式的文字。-2：气流风口地闆

2、机房天花闆工程

机房棚頂裝修多采用吊頂方式。机房内吊頂主要作用是： 在吊頂以上到頂棚

的空間做为机房静壓送风或回风风庫、可布置通风管道;安裝固定照明燈具、走

線、各類风口、自動滅火探測器；防止灰塵下落等等。机房應選擇金屬鋁天花，

鋁闆及其構件應具有质輕、防火、防潮、吸音、不起塵、不吸塵等性能。

3、机房牆面工程

牆面處理是指采用在主机房建筑物的牆面、柱面上進行防塵、防潮、防水、

保温處理，同时使房屋内部平整、光滑，清潔美觀，改善采光条件，增強保温、

隔热、隔音、防塵等性能從而改善环境条件。主机房牆面、地面及梁面上刷防黴、

防潮漆，塗防水油膏，進行防塵處理、确保潔淨度高、不産生粉塵、耐久性高、

不産生龟裂、眩光，同时起到防水、防潮、防黴的效果。

目前，在机房牆面裝飾中最常見的是貼牆材料(如鋁塑闆、彩鋼闆)飾面等，

其特點：表面平整、气密性好、易清潔、不起塵、不變形。牆體飾面基层做防潮、

屏蔽、保温隔热處理。

本方案机房采用國産優质鋁塑闆，在選擇牆面闆材料时， 要求能滿足屏蔽系

統和等電位系統的需求。國産優质鋁塑闆生産流程采用目前最新技術及工藝， 外

觀光亮， 且性能價格比優， 因此國産優质鋁塑闆無疑是最佳的方案。在現代科技

及工業的高速發展， 材料領域的廣泛應用中， 國産優质鋁塑闆飾面光學效果， 潔

淨程度、安全性，施工质量、施工条件均为最佳， 國産優质鋁塑闆還能滿足屏蔽

系統的需求。

施工时，我们主要有以下四个步驟進行：

1、平整牆面，使用水泥沙漿找平，为下一步提供良好的工作面；

2、采用2mm 厚的輕鋼龍骨，把它固定到牆面上，成为未来裝飾牆面的骨

架，同时预留屏蔽接地的引出線，（分布在不同位置的六處地方， 形成多點连接）；

3、選取9mm 的優质埃特闆，固定到龍骨上；

4、選取3mm 的银白色的國産鋁塑闆沾在埃特闆上，接封處采用银白色玻

璃胶封边。

4、門窗工程

整个机房所有門采用防火防盜門，並配置相應門禁系統。

所有窗采用双层不鏽鋼玻璃窗。

三、机房供配電系統

1、主要考慮因素及设計方案

一个系統能夠正常工作，不僅需要有良好的主设備、性能卓越的UPS 電源

和安全舒适的工作环境， 還需要有一个设計合理、可靠性高的供配電系統。我们

为該項目考慮與设計的内容如下：

机房内用電设備供電電源均为三相五線制及單相三線制，采用双回路供電，

並设置自動切換柜；

用電设備作接地保护，並入土建大樓配電系統；

机房用電设備、配電線路裝置过流过载两段保护， 同时配電系統各級之間有

選擇性地配合，配電以放射式向用電设備供電；

机房配電系統所用電線为阻燃聚氯乙烯絕緣導線， 敷设噴塑橋架、鍍锌铁管

及金屬软管。

机房的设備供電和空调照明供電分为两个獨立回路，其中设備供電由UPS

提供並按设備总用電量的1.3 倍進行预留， 而空调照明用電由市電提供並按空调

设備的要求供配。

机房内照明裝置宜采用机房專用無眩光燈盤，照明亮度大于300LUX，事故

照明亮度應大于60LUX。

机房内的配電系統考慮了與應急照明系統的自動切換。

該机房電源進線正常时由市電供電,市電故障时由UPS供電，進線直接引入

机房專用配電柜总輸入開關。

机房设計了一个市電配電箱， 对机房的市電進行配電， 配電箱为机房專用标

準配電箱。

机房设計了一个UPS配電箱，对机房的UPS電進行配電，配電箱为机房專

用标準配電箱。

机房所有插座均采用普通電源插座和彈起式铜插座， 普通電源插座安裝在牆

壁上，彈起式電源插座安裝在防静電地闆上，美觀大方。

2、机房内用電插座

計算机机房内用電插座一般分为两大類， 即計算机设備專用插座和机房辅助

设備用電插座。机房各工作間備用插座屬于机房辅助用電插座。

計算机设備專用插座在机房内專供計算机设備用電的插座为計算机设備用

電插座，这些插座上電源来自UPS電源的輸出配電柜。这部分插座，在正常使

用时，不允许接一般電气设備。

机房辅助设備用電插座一般分为两種， 即机房辅助设備專用插座和一般備用

插座。机房辅助设備專用插座， 應專供規定设備使用， 一般也不接其它设備使用；

一般備用插座，采用組合型插座盒，既有2 孔插座，也有3 孔插座，总容量为

10A。2 孔插座接相（火）線和零線， 3 孔插座接相（火）線、零線和地線。接線

方式为左零右火（相） 。

3、照明系統

照明系統是計算机机房建设中不可缺少的部分。計算机机房的照明系統既不

同于一般工廠的照明， 也不同于一般辦公室、会議室和家庭的照明。計算机机房

的照明， 除一般照明應具有的性能外， 還有自己特殊的要求。特别是有些計算机

机房采用全封閉式结構， 机房内只能采用人工光源而無自然光源。在这種情況下，

机房照明系統的好环， 就顯得格外重要了。机房照明质量好环， 不僅影響計算机

操作人员和維修人员的工作效率和身心健康，而且還会影響計算机的可靠運轉。

由于計算机工業的高速發展， 計算机的構造越来越精细， 这樣就给計算机工

作人员在工作中带来许多困難。因此，对机房内照度的要求較高。我國《電子計

算机机房设計規範》中規定：

主机房的平均照度可按200、300、500Lx取值；

基本工作間、第一類辅助房間的平均照度可按100、150、200Lx取值。

工作區内一般照明的均匀度不宜小于0.7。

机房的照明主要有两種： 一種是自然照明， 取決于外界天體的自然光源（太

陽）；一種是人工照明，主要是机房内的各種照明设備。

在計算机机房内对照明的总要求是： 光線柔和， 适合人體的生理需要， 不能

因光源産生干擾而影響計算机的干擾。

計算机机房内照明的质量包括： 合理的照度、眩光、光的顔色、光效陰影以

及照明燈具産生的電磁波对計算机的干擾。

本次方案设計中全部采用嵌入式啞光格栅燈， 此種燈具结構輕巧、堅固，能

很好與天花闆實現無縫安裝，美觀大方，照度均匀，無眩光，光線柔和。

4、應急照明系統

應急照明是指正常照明因故障熄滅後， 为及时處理計算机的餘留工作或人员、

设備轉移等用途的照明。

目前，國内不少机房，为了減少污染和节約空调能量，采用無窗建筑结構，

在机房工作室内全部采用人工照明技術。这樣机房一旦因故障等原因停電（特别

是發生火災的时候），不但計算机设備不能正常運行，而且人员的通行都發生困

難，處理計算机的餘留工作、设備的搬運都存在困難。所以在机房内， 應设置應

急照明。應急照明通常由專線供電或者電池供電。按照國家标準《計算机场地技

術条件》中規定，机房内的應急照明系統自成一體， 它僅作为市電停電及緊急事

故情況时， 工作人员安全下電和安全撤離使用， 不作为工作照明， 因此对它照度

要求較低，为大于等于5Lx。

5、UPS電源系統

机房負荷均按照一級供電負荷设計。計算机机房負载分为主设備負载和辅助

设備負载。主设備負载指計計算机主机、服務器、网絡设備、通讯设備等，由于

这些设備進行數據的實时處理與實时傳遞， 所以对電源的质量與可靠性的要求最

高。这部分供配電系統稱为"设備供配電系統"，應采用UPS不間斷電源供電来保

證供電的穩定性和可靠性， 並可配相應的蓄電池以便在突然停電时能支持一定时

間的電源供應。辅助设備負载指專用精密空调系統、動力设備、照明设備、測試

设備等，其供配電系統稱为"辅助供配電系統"，其供電由市電直接供電。

机房内的電气施工應選擇優质阻燃聚氯乙烯絕緣電缆、敷设鍍锌铁線槽和插

座。配電線路安裝过流、过载保护。插座應分为市電、UPS注明易區别的标志。

机房往往采用机房專用配電柜来規範机房供配電系統， 保證机房供配電系統的安

全。机房一般采用市電、發電机双回路供電，發電机作为主要的後備動力電源。

負荷预算

局域网机房设備滿载負荷如下：

1、服務器6 台，每台双電源750W：750W*2*6 台=9000W；

2、交換机：核心交換机2 台，彙聚交換机1 台，接入交換机5 台，平均每

台按450W 計：450W*8 台=3600W；

3、路由器550W；

4、其他辅助设備，如服務器机架、切換器等1500W；

整个机房實際負荷为14650W，根據實際需预留30%負荷，因此本方案设計

功率为20KVA UPS電源。

廠家選擇

UPS的生産商習慣按其主電路结構的技術屬性来对UPS進行分類，有後備式、

在線式两種，其中在線式又分为在線互動式、在線双變換式和在線電壓補償式。

具體描述UPS的技術性能指标有四大類： 1)对電网的适應能力； 2)滿足負载要求

的UPS常規輸出指标； 3)UPS的輸出能力和可靠性； 4)智能管理和通信功能。目

前在該行業市场占有率中從网絡收集資料看山特約占60%市场，其次是APC，在

工業級産品中爱默生UPS電源具有良好的品牌效應， 本方案推薦采用爱默生UPS

電源。爱默生UPS電源具有以下特點：

輸出功率因數高达0.9，匹配最新服務器的用電特性;

超高功率密度设計， 18KW只需要3U 高度;

超大尺寸LCD 和LED 顯示，系統狀态一目了然;

三三和三單机型兼容，适合多種應用场合;

支持並聯運行（最大3+1），且無需並机插框;

共用電池組设計，且電池节數30-40 节可灵活设置;

超宽輸入電壓/ 頻率範圍，适應惡劣電网环境;

超強輸出过载及短路能力，确保极限狀态的系統安全;

机架式/ 塔式兼容，安裝方式随心所欲;

操作顯示面闆旋轉设計，自由匹配安裝方式;

支持同步双母線系統，方案配置更多選擇;

可平滑接入艾默生易睿TM 系統;

輸入标配防浪湧電路，實現卓越的抗電网浪湧能力;

並机系統輸入功率緩啟動功能，減少对電网沖擊;

兼容艾默生机房監控软件SiteMonitor，也可接入主流NMS（网管）系統;

出色的节能环保特性：

 輸入高功率因數高达0.99，實現高電能利用率;

整机效率高达94%，节能效益明顯;

滿足歐盟ROHS 环保指令;

可调速智能风扇，风扇轉速自适應调节，有效节能;

提供ECO 運行模式，效率高达98％，顯著节能;

四、空调工程设計

1、机房环境要求：

为使机房的主要设備和管理操作人员有一个良好的工作环境， 並使其能夠安

全、可靠地運行， 發揮其最大的工作效率， 就要提供一个符合其運行标準要求的

机房环境。这就对机房空气的制冷、制热、加湿、去湿、濾塵有嚴格的标準要求。

设備運行情況、使用壽命與工作环境有密切關系， 温度、湿度、潔淨度就是工作

环境的關鍵因素。

2、温湿度控制

2.1、温度控制

計算机所産生的高热能， 一般的民用空调机都難以負荷。如果温度能控制在

22℃±1℃的範圍，对計算机的運行是最好的。計算机的散热量一般比辦公室高

出6—10 倍，空调机一定要有足夠的制冷能力，防止急劇的温度變化。

2.2、湿度控制

一定要适當地控制空气中湿度， 过高的湿度会使空气中的水分在計算机内凝

结，而过低的湿度会産生静電作用。所以过高或过低的湿度同樣会对計算机形成

破壞。一般的空调都忽略对湿度控制或控制不夠精密。

2.3、风量

計算机对于风量的要求比一般空调高很多， 一般舒适的空调，每一冷吨（Ton）

的制冷量只配有500—650m3/h 的风量， 可是計算机通常要求每一冷吨制冷量配

有850—1000 m3/h 的风量。

3、負荷計算

負荷計算需考慮的因素：

一般来講，机房内空调系統的的負荷主要包括：

设備的冷負荷

照明的冷負荷

外窗的辐射热和窗體傳热的冷負荷；

外牆和屋頂的傳热冷負荷；

人體的冷負荷及湿負荷。

計算方法：

1 ㎡机房所需專用空调冷量为250 大卡

30 ㎡× 250 =7500大卡

考慮以後的擴容，预留20%的餘量，即机房空调制冷量为：

7500 大卡×（ 1+20%）=9000 大卡（ 1 大卡=1.163W）

備注：本方案選擇爱默生10KW精密空调。此方案備份性較高， 可滿足将来

机房的最大化擴容需求。

4、机房空调送风方式

本次方案建議采用上送风下回风的方式。

五、机房防雷系統

1、前言

网絡机房内集中了大量微電子设備，而这些设備内部结構高度集成化（ VLSI

芯片），從而造成设備耐过電壓、耐过電流的水平下降，对雷電（包括感應雷及

操作过電壓） 浪湧的承受能力下降。感應雷侵入用電设備及計算机网絡系統的途

徑主要有四个方面：交流電源380V、220V電源線引入；信号傳輸通道引入；地

電位反擊以及空間雷閃電磁脈沖(LEMP)等。为了确保机房设備及電腦网絡系統穩

定可靠運行， 以及保證机房工作人员有安全的工作环境， 根據我國及國際有關規

範規定，对用户机房提出本防雷接地方案。

由于本方案机房處于室内， 直擊雷防护已在本大樓頂的避雷針（带）保护之

内，故本方案防雷不再考慮防直擊雷。

本方案防雷系統设計的内部防雷方案， 分为三部份，即電源防雷、信号防雷、

等電位接地。

2、電源防雷

電源防雷分为三級，即：

1）、在总進線電源開關前（机房電源总進線） ，作为電源系統第一級防雷，

对雷電脈沖電流進行初級洩放，本方案不考慮；

2）、在双回路電源柜後及在UPS輸入端和精密空调的輸入端，作为電源系

統第二級防雷，对雷電脈沖電流進行二級洩放， 共1 台，如錯誤！未找到引用源。；

3）、在重要设備前端（如：服務器、交換机、DLP大屏等）前裝设防雷插座，

对浪湧过電壓進一步進行抑制，共4 台。

3、等電位接地

本方案等電位接地分为安裝机房等電位接地铜排和接地网连接两部分：

等電位接地铜排安裝，分别在机房地闆下（或沿牆）裝设40*4 铜排，一般

沿房間四周敷设；

防雷的等電位连接: 等電位连接的目的， 在于減少需要防雷的空間内各金屬

部件和各系統之間的電位差。

4、接地處理

利用建筑物基礎地作防雷地及電源地。現代建筑基礎使用大面積鋼筋綁紮，

柱子主鋼筋及四周牆體鋼筋直通到达屋頂女兒牆防雷带。其接地電阻值一般都能

滿足GB50057—94 的要求，即≦ 4Ω。

机房一般有四種接地形式， 即：計算机專用直流邏輯地、交流工作地、安全

保护地、防雷保护地。本次设計考慮采用原接地极， 並采用聯合接地方式； 接地

電阻應小于１歐姆， 若在實施當时無法达到1 歐姆内，便调整为第二和第三級防

雷和安全保护接地共用，直流工作地、等電位接地共用。

直流工作地在大樓計算机机房内的布局， 是作數字電路等電位地网（或邏輯

接地接地网）。該网用铜排在活動地闆下， 依據計算机设備布局， 縱橫組成网格，

配有專用接地端子， 用編織软铜線以最短的长度與計算机设備相连。計算机直流

地需用接地干線引下至接地端子。

六、机房消防系統

为了防止火災对計算机机房的危害， 計算机机房要采取必要的防火措施。这

些措施有：机房建筑上的防火措施、设置報警和滅火设備、加強防火管理。

電子計算机机房的设備主要是精密電气设備和儀器等， 使用水、泡沫滅火和

干粉滅火劑容易造成計算机系統電气短路和記录介质污染， 引起二次災害； 所以

机房内的滅火劑嚴禁使用水、泡沫滅火和干粉滅火劑， 而要選用气體滅火劑，如

二氧化碳、鹵代烷滅火系統。

消防设備應與机房内的配電實行聯動， 一旦探測到有火災發生， 應立即切斷

机房電源，特别是精密空调和新风系統，以防止火势的擴大。

電子計算机机房屬于火災危险性大， 發生火災容易造成重大損失和重大影響

的部位,且采用不易燃燒的建筑材料。並且为了确保安全， 需设置自動消防系統。

自動消防系統由自動報警系統和自動滅火系統組成。

为了防止火災对机房的危害， 除在机房内重要部位放置滅火设備外， 還應安

裝火災報警控制器。火災報警控制器通常由火災自動探測器、區域報警器和控制

器組成。

自動報警器可分为： 感温探測器、感煙探測器、射線探測器、气體探測器等。

因射線探測器及气體探測器成本較高， 較常用的是感温探測器和感煙探測器。感

温探測器是在物质燃燒时， 周圍空气温度升高而發出報警信号的探測器， 而感煙

探測器是感應到物质因燃燒或热的分解生成物而啟動的探測器
