各種光纖端接介紹

1 直接端接

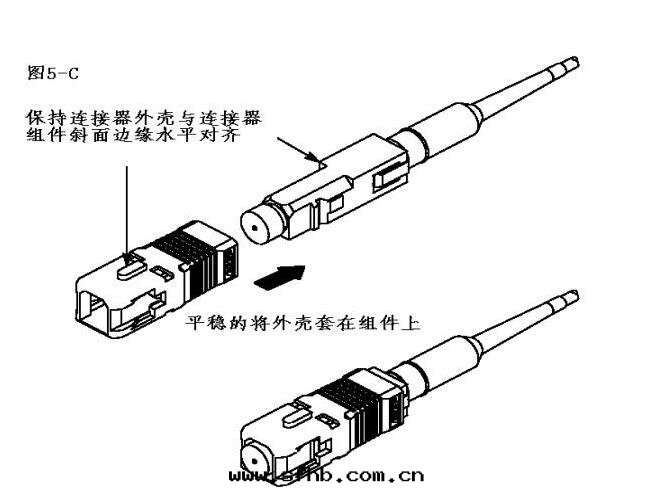

直接端接是指把连接器连接到每条水平電缆的末端。

1.1 干燥箱固化的环氧樹脂型端接

这是最常用 （也是最早） 的直接端接方法。它采用标準连接器、环氧樹脂和各種打磨紙，具體視制造商而异。这種方式先拆掉緩沖层，清潔裸光纖，準備光纖。然後混合环氧樹脂（粘合劑和催化劑），並傳送到注射器中。然後把环氧樹脂注入连接器的套圈中，直到端面上出現环氧樹脂。之後把光纖插入套圈，然後把套圈放到套管中，等大約5分鐘後，放到干燥箱中。在烘干冷卻之後，取下套管，剪掉光纖末端。然後進行打磨、清潔、檢查。

1.2 预裝环氧樹脂型端接

这類连接器的端接方法在大多數地方與傳統的干燥箱固化环氧樹脂類似。它预裝有预先混合的环氧樹脂，另外還能重新熔化（盡管制造商不推薦这種作法），以取下和更換斷開的光纖。

1.3 冷固化环氧樹脂型端接

前期準備工作與干燥箱固化的环氧樹脂相同，但進行了簡化。準備工作與干燥箱固化方式相同，但通常直接從分配器中把催化劑和粘合劑放到光纖或套圈上，而不需混合/傳送到注射器中，也不需注入超高粘度的环氧樹脂。在室温下，其固化时間一般为大約2分鐘，因为粘合劑具有厭氧性（在没有空气时仍能固化）。在剪斷光纖後，進行打磨、清潔和檢查。

1.4 机械彎曲和打磨

目前有许多机械彎曲和打磨方法，它们采用机械彎曲的工作原理，把光纖固定在套圈中。在插入套圈前，先拆掉緩沖层，清潔光纖。然後把光纖“彎曲”（使用机械夾具）到相應位置，然後剪掉光纖，進行打磨。

1.5 带有预打磨套圈的机械彎曲

这種连接器的套圈带有一小段出廠时已經打磨好的光纖。在这一小段光纖後面有一定的空間，已經填充了與光折射率相符的凝胶。然後剝掉光纖，進行清潔，剪成预定的长度，插入套圈中，彎曲到相應位置，其方式與前面的连接器類似。

2 接合端接

接合是把光纖盤管（出廠时在大約1米长的裸光纖上接有一个连接器）连到水平光纖的各条光纖上。不管是哪種接合類型，光纖的準備过程都包括剝掉緩沖层，清潔玻璃，把光纖剪到要求的长度。在剪斷光纖时，必須保證直角端面，以密切对準光纖末端。還可以使用接合把两条電缆聯接在一起，其通常连接室外型電缆和室内型電缆。

2.1 机械接合

这（一般）是塑料模具，在每一端带有電缆夾（或采用鍵控方式的鎖定夾），适合250或900m緩沖。光纖的準備方式與上述方式相同，两端要滑入模具内部，直到这两端在通常填有與折射率相符的凝胶的空間中相接。

2.2 熔斷接合

这種方法需要使用熔斷接合机。熔接机包括一台对準设備、一个電弧發生器和一台小型干燥箱。对準设備保證準備好的光纖處在每个軸的相應位置上。然後電弧在预先編程的时間和功率上點火，實現無縫聯接。如果聯接易斷（如果是焊接玻璃，直徑为m），那麼可以安裝一个具有不鏽鋼加強杆的热縮套管。

3 预先端接的光纖

通过这種技術，安裝人员可以指定长度、纖芯數量、電缆结構和连接器形式，用户只需把電缆拉到相應位置上，然後连接到配線箱内部即可，而不必進行其它操作。预先端接的電缆两端受到拉入孔保护，制造商已經对其進行光測試。略有不同的一種预先端接的光纖采用插入式配線盒，而不是配線架，在背面有一个多芯连接器（MTP/MPO），正面則采用SC、ST等连接器。由于電缆裝配件和配線盒事先都經过測試，因此其安裝速度最快。

3.1 多模光纖還是單模光纖？

上述端接方法並不能全部适用于單模光纖，但都可以适用于多模光纖。这是因为端接中会産生端面打磨，提供可以接受的回波損耗性能。在具有预打磨套圈的任何连接器中，在制造过程中将控制其回波損耗。接合還使用出廠时安裝的连接器，提供了檢验的回波損耗數值。很明顯，预先端接的光纖在出廠时也通过了測試。

進行選擇

與日常生活中的任何選擇一樣，端接方式各有優缺點。这里将讨論上述各種端接的優缺點，以使您作出明智選擇，或至少讓相關制造商解答一些問題。

1直接端接

1.1 干燥箱固化的环氧樹脂型端接方法

可靠的老式方法，容易學習，但現在已經过时。把环氧樹脂擠到注射器中，注射器粘到桌子上，在套圈套管放到干燥箱中後赶緊去烤手？成功了？雖然購買價格低，但安裝成本並不低。

1.2 预裝环氧樹脂型端接方法

这是可靠的老式方法的完美發展。消除了麻煩的环氧樹脂填充工作，當然是件好事。由于它縮短了安裝时間，因此连接器價格較高。

1.3 冷固化环氧樹脂型端接方法

这種方法已經被许多人接受。厭氧性粘合劑已經在户外环境中廣泛使用，並取得了巨大的成功。它在光纖连接器环境中同樣也很成功。胶水可能有點髒，但不用再烤手了。另外，打磨过程非常容易，因为不用去掉套圈端面上的一大块环氧樹脂。另外，它不要求使用干燥箱或電源。

1.4 机械彎曲和打磨

对尋找簡單端接方法的安裝人员，这是另一種非常流行的方法。有人擔心套圈内没有支撐的光纖的机械屬性及温度波動的影響（問一下銷售代表“活塞”效應）。

1.5 带有预打磨套圈的机械彎曲

可能是最簡單的带连接器的解決方案。没有“活塞”問題，因为光纖與采用具有相應折射率的凝胶的短線相匹配。人们一直在現场端接中使用这種解決方案。

人们通常采用MT-RJ连接器，因为没有真正令人滿意的替代方法。这些连接器一般比較貴，因为制造过程十分複雜。

2 接合端接

2.1 机械接合

这是人们不太看重的光纖端接方法，通常用于石化/石油精煉及“不希望”明火（或電弧）的制造环境中。人们的一般态度是，这種方法只适合臨时修理，但實際上，它一直长期用于嚴酷的环境中，而且根本没有降低光通信性能。

2.2 熔斷接合

最通用的端接方法，在各類光纖中引入的損耗最小。设備購買成本（相对）較高，但價格正在不斷下降。只要使用的光纖盤管品质優异，操作人员經过培訓、並具有相應經验，我个人非常喜欢这種方法。單模光纖的安裝非常輕松，因为出廠时已經測試了回波損耗，大多數接合人员都会提供聯接損耗估算。

3 预端接的光纖

这可能是不精通光纖的安裝人员使用的最簡明的方法。可能的問題包括在插入时損壞光纖，是否測試连接的极性，準确估計鍊路的长度，及是否仍需分包光通信測試業務。

结論

正如大家猜到的那樣，端接光纖電缆有许多不同的方法。前面已經提到，这些方法各有自己的優缺點，这最終在很大程度上取決于环境、應用及通常取決于安裝成本。一般来说，安裝快的産品價格比較高，安裝慢的産品價格比較低。我们在这里要注意的是，應考慮端接的总成本，而不應只是購買最便宜的産品，因为其长期使用成本会比較高。
