在智能大廈綜合布線中，安防系統具有非常重要的地位。在傳統的设計和施工中，往往将网絡布線與安防監控布線分開考慮，由于使用的介质差异使人们無法将它们很好地同意到一起。但是在大廈的安防監控點不斷增加的情況下，較为粗硬的同軸電缆布線數量增多会占用大量的管道資源，而且布線難度很大，況且在樓内或大樓周圍布線的长度过大时還会引起图像质量的下降。

新的布線技術的出發點就是将网絡布線與安防布線盡量統一到一个平台上，減少布線的難度和造價。在这種布線技術中采用网絡布線中廣泛使用的非屏蔽電缆（如5類缆）来傳輸图像信号，同时利用非屏蔽電缆中的空餘線对为是攝像机供電。为實現这種技術需要使用两種關鍵的设備：双絞線視頻傳輸设備和遠程供電器。

一、双絞線傳輸視頻信号的基本原理

視頻信号正在双絞線内傳輸要解決两个問題：阻抗匹配和衰減補償。

标準視頻信号接口一般是75ω、非平衡方式，而双絞線傳輸时是100ω、平衡方式，这樣用双絞線傳輸視頻信号就要设法解決75ω←→100ω以及非平衡←→平衡的轉換問題。有两種方法可以完成这種轉換：一種是采用傳輸變壓器的無源方式，它無須供電，但是会对信号有一定損失，驅動能力有限；另外一種是采用有源方式，通过宽带放大器和專用芯片，不僅可以完成阻抗和平衡方式的轉換，而且可以提供較強的驅動和对图像信号的放大補償，缺點是需要供電才能工作。

另外，視頻信号是一種高頻宽带信号，带宽达到6mhz，如果直接在双絞線内傳輸，信号的幅度会受到較大的衰減，在監視器上表現为图像的色彩變淡以及亮度變暗。因此，視頻信号在双絞線上要傳輸較遠距離必須進行放大和補償，以保證图像质量。

双絞線視頻傳輸设備就是用来完成以上功能的，考慮到智能大廈的特點，樓内的監控點到中心控制室一般不会超过二、三百米，可以采用两種双絞線傳輸方案。第一種是在前端攝像机處使用無源發射设備，而中心控制室使用有源接收设備，可以对图像信号進行放大補償。第二種是收發两端都使用有源设備，可以保證更好的图像傳輸质量，但是需要在前端对双絞線發射设備供電

二、双絞線與双絞線傳輸图像的優點

㈠双絞線

双絞線，twisted pair wire，是綜合布線工程中最常用的一種傳輸介质。双絞線由两根具有絕緣保护层的铜導線組成。把两根絕緣的铜導線按一定密度互相絞在一起,可降低信号干擾的程度，每一根導線在傳輸中辐射的電波会被另一根線上發出的電波抵消。双絞線一般由两根22～26号絕緣铜導線相互纏繞而成。如果把一对或多对双絞線放在一个絕緣套管中便成了双絞線電缆。在双絞線電缆（也稱双扭線電缆）内,不同線对具有不同的扭絞长度,一般地说,扭絞长度在38.1cm至14cm内，按逆时針方向扭絞，相臨線对的扭絞长度在12.7cm以上。與其他傳輸介质相比,双絞線在傳輸距離、信道宽度和數據傳輸速度等方面均受到一定限制，但價格較为低廉。

双絞線可以分为屏蔽双絞線（stp）與非屏蔽双絞線（utp）两大類。

其中屏蔽双絞線分别有3類和5類二種，非屏蔽双絞線又分别有3類、4類、5類、超5類甚至6類等多種。3類双絞線的速率为10mb/s，5類双絞線的速率可达100mb/s，超5類更可达155mb/s以上，只能有五類或超五類才能上100base-tx。屏蔽双絞線因为電缆的外层有一层鋁泊包裹用以減小幅射，制作比較麻煩，再加上價線較非屏蔽双絞線貴，所以我们在10base-t或100base-tx网絡中常用的是非屏蔽5類和超5類双絞線。

㈡双絞線傳輸图像的優點

双絞線在很多工業控制需要中和干擾較大的场所以及遠距離傳輸中都有使用，應用廣泛的局域网也是使用了双絞線对，它具有抗干擾能力強、傳輸距離遠、布線容易、节省空間、價格低廉等等優點。目前通过采用先進的技術和專用芯片，已經能夠在双絞線上傳輸高质量的图像信号。

⒈布線方便，線缆利用率高。

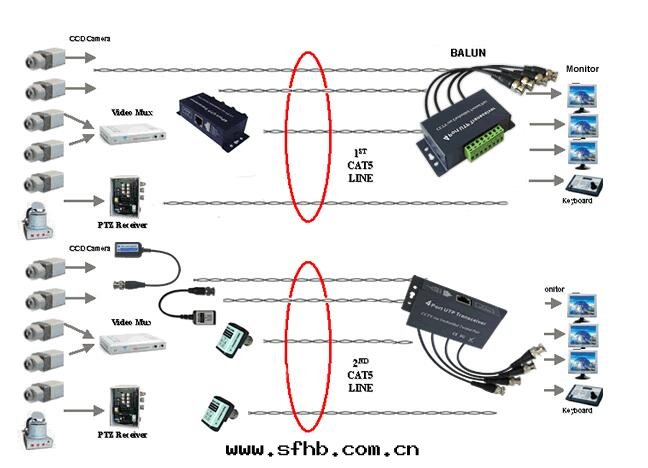

樓宇大廈内廣泛鋪设的非屏蔽双絞線任取一对就可以傳送一路視頻信号，由于一根5類缆内有4个双絞線对，因此可以傳輸4路視頻图像，这对于監控點多、需要密集布線的樓宇大廈来说，無疑大大減輕了布線施工的難度。另外4对双絞線中的1对傳送視頻信号，其餘的還可以傳輸音頻信号、控制信号、電源等，提供了電缆的利用率，避免了各種信号單獨布線带来的麻煩，減少了工程造價，克服了同軸電缆布線困難、占用管道資源多的缺點，使綜合布線的種類更趨統一化。

⒉抗干擾能力強。

双絞線能有效地抑制共模干擾，即使在強干擾环境下，双絞線也能傳送极好的图像信号。例如樓宇的電梯、设備房等處都会存在很強的干擾，處于鬧市區的建筑物也会受到来自周圍环境的各種干擾，双絞線的強抗干擾能力比同軸電缆既有更大的優势。

⒊可靠性高、使用方便。

利用双絞線傳輸視頻信号，在前端要接入專用發射机，在控制中心要接入專用接收机。这種双絞線傳輸设備價格便宜，使用簡單，工作穩定。

⒋总體造價降低。

5類非屏蔽電缆在目前的智能樓宇綜合布線中被廣泛使用，其價格比同軸電缆要低，随着5類缆在通信中的大量應用，價格還会進一步下降，因此使用双絞線的經濟性和便利性更为突出。

⒌實时傳輸，即时監控。

双絞線傳送的图像信号采用的是模拟信号技術，保證了監控系統的實时性，在控制室可以實时監控現场的图像。

三、遠程供電器

在智能大廈安防工程中，攝像机的供電是必須考慮的。攝像机數量的增加使供電線路變得複雜。如果能结合网絡布線将攝像机的供電和图像信号傳輸一起進行考慮，則大大节省了布線資源、提高效率。另外如果在已經布線完畢的大廈中增加新的監控點，对攝像机的供電就更加困難。

遠程供電器可以通过rj45接口利用5類缆内的空餘双絞線对为攝像机提供一、二百米以内的直流供電，使攝像机的供電與图像信号可以同在一根5類缆中傳輸，解決了攝像机集中遠程供電的問題。

第四节、無線傳輸方式

無線傳輸又稱为開路傳輸方式，是将傳輸信号调制到高頻载波上，通过發送设備、發送天線将信号送至空間，而後由相應的接收机從天線接收到信号進行解调、處理後在進行顯示。

當攝像机或檢測點（例如天车控制室内）處于經常移動狀态，有線连接很不方便甚至不可能时，采用这種方式非常有效，但距離一般不要超过500米。因为開路傳輸时高頻信号容易辐射干擾到周圍臨近地區，这是不允许的。因此發射机功率要嚴格控制，在有金屬屏蔽的建筑物或廠房内使用最好。

當傳輸距離比較遠，达到幾公里以上而架设電缆有不方便或不容许时，采用微波比較有利。其優點是：不需要鋪设電缆，施工工作量小；设備架设灵活，移動方便图像质量高，可以双工傳輸。其缺點是：維护技術的水平要求高；一路信号要一套微波手法设備，系統維护费用增加很多；如果檢測點需要遙控，則需要另里一套遙控信号系統；當需要傳送的信号路數比較多而傳輸的方位角又比較窄时，容易産生交叉干擾從而産生限制了信号的路數；發送和接收两端一定要在可視直線範圍内，中間不能有物體阻擋。

距離比較近时可采用小功率無線發送和接收设備，距離較遠的傳輸則采用微波傳輸方式。
