電缆電線類型

1、常用的電線、電缆按用途分有哪些種類？ 答：按用途可分为裸導線、絕緣電線、耐热電線、屏蔽電線、電力電缆、控制電缆、通信電缆、射頻電缆等。

2、絕緣電線有哪幾種？ 答：常有的絕緣電線有以下幾種：聚氯乙烯絕緣電線、聚氯乙烯絕緣软線、丁腈聚氯乙烯混合物絕緣软線、橡皮絕緣電線、農用地下直埋鋁芯塑料絕緣電線、橡皮絕緣棉紗紡織软線、聚氯乙烯絕緣尼龍护套電線、電力和照明用聚氯乙烯絕緣软線等。

3、電缆橋架适合于何種场合？ 答：電缆橋架适用于一般工礦企業室内外架空敷设電力電缆、控制電缆，亦可用于電信、廣播電視等部門在室内外架设。

4、電缆附件有哪些？ 答：常用的電附件有電缆終端接線盒、電缆中間接線盒、连接管及接線端子、鋼闆接線槽、電缆橋架等。

5、什麼叫電缆中間接头？ 答：连接電缆與電缆的導體、絕緣屏蔽层和保护层，以使電缆線路连接的裝置，稱为電缆中間接头。

電缆的型号由八部分組成：

一、用途代碼－不标为電力電缆，K为控制缆，P为信号缆；

二、絕緣代碼－Z油浸紙，X橡胶，V聚氯乙稀，YJ交聯聚乙烯

三、導體材料代碼－不标为铜，L为鋁；

四、内护层代碼－Q铅包，L鋁包，H橡套，V聚氯乙稀护套

五、派生代碼－D不滴流，P干絕緣；

六、外护层代碼

七、特殊産品代碼－TH湿热带，TA干热带；

八、額定電壓－單位KV

有關電缆型号的問題

1、SYV：實心聚乙烯絕緣射頻同軸電缆

2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電缆，視頻（射頻）同軸電缆（SYV、SYWV、SYFV）适用于閉路監控及有線電視工程

SYWV（Y）、SYKV 有線電視、宽带网專用電缆 结構：（同軸電缆）單根無氧圆铜線+物理 發泡聚乙烯（絕緣）+（锡丝+鋁）+聚氯乙烯（聚乙烯）

3、信号控制電缆（RVV护套線、RVVP屏蔽線）适用于樓宇对講、防盜報警、消防、自動抄表等工程

RVVP：铜芯聚氯乙烯絕緣屏蔽聚氯乙烯护套软電缆 電壓300V/300V 2-24芯

用途：儀器、儀表、对講、監控、控制安裝

4、RG：物理發泡聚乙烯絕緣接入网電缆 用于同軸光纖混合网（HFC）中傳輸數據模拟信号

5、KVVP：聚氯乙烯护套編織屏蔽電缆 用途：電器、儀表、配電裝置的信号傳輸、控制、測量

6、RVV（227IEC52/53） 聚氯乙烯絕緣软電缆 用途：家用電器、小型電動工具、儀表及動 力照明

7、AVVR 聚氯乙烯护套安裝用软電缆

8、SBVV HYA 數據通信電缆（室内、外）用于電话通信及無線電设備的连接以及電话配線网的 分線盒接線用

9、RV、RVP 聚氯乙烯絕緣電缆

10、RVS、RVB 适用于家用電器、小型電動工具、儀器、儀表及動力照明连接用電缆

11、BV、BVR 聚氯乙烯絕緣電缆 用途：适用于電器儀表设備及動力照明固定布線用

12、RIB 音箱连接線（發燒線）

13、KVV 聚氯乙烯絕緣控制電缆 用途：電器、儀表、配電裝置信号傳輸、控制、測量

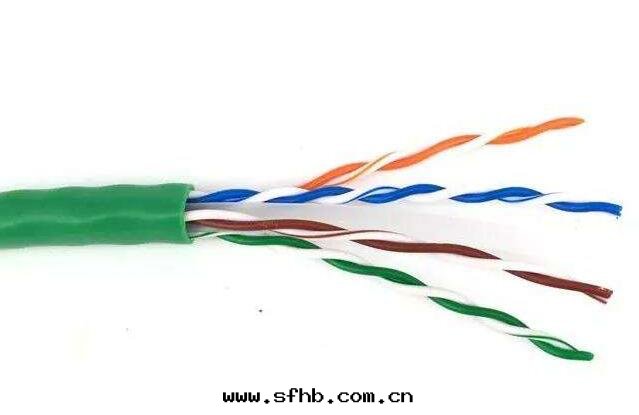

14、SFTP 双絞線 傳輸電话、數據及信息网

15、UL2464 電腦连接線

16、VGA 顯示器線

17、SYV 同軸電缆 無線通讯、廣播、監控系統工程和有關電子设備中傳輸射頻信号（含綜合用同軸電缆）

18、SDFAVP、SDFAVVP、SYFPY 同軸電缆，電梯專用

19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯絕緣及护套铜丝編織電子計算机控制電缆

電缆構造:

同軸射頻電缆，又叫同軸電缆，簡稱電缆。它一般是由軸心重合的铜芯線和金屬屏蔽网这两根導體以及絕緣體、鋁複合薄膜和护套五个部分構成的。

内導體铜芯是一根實芯導體；絕緣體選用介质損耗小、工藝性能好的聚乙烯等材料制成；鋁複合薄膜和鍍锡屏蔽网，共同完成屏蔽與外導電的作用，其中鋁複合薄膜主要完成屏蔽的作用，而鍍锡屏蔽网則完成屏蔽與外導電双重作用；护套是減緩電缆的老化和避免損傷。

在有線電視系統的不同位置或不同的场合應采用不同種類和規格的電缆，以盡量滿足有線電視系統的技術指标要求。因此，電缆的種類和規格繁多。为了規範電缆的生産與使用，我國对同軸電缆的型号實行了統一的命名，通常它由如下四个部分組成。

第二、三、四部分均用數字表示，这些數字分别代表同軸電缆的特性阻抗（Ω）、芯線絕緣的外徑和结構序号。例如：型号为SYWV－75—5一1的同軸電缆的含義是：同軸射頻電缆、絕緣材料为物理發泡聚乙烯、护套材料为聚氯乙烯、特性阻抗为75Ω、芯線絕緣外徑为5mm，结構序号为1。

應用分析:

SYV 實芯聚乙烯絕緣射頻電缆

SYV-75-5：是物理發泡，實心聚乙芯絕緣；而SYWV-75-5为物理不發泡，

屏蔽层: 鋁塑複合膜及 34 線規鋁鎂合金丝編織

聚氯乙烯或耐日光聚氯乙烯护套

通过 UL 垂直托架燃燒試验

SYWV 物理發泡聚乙烯絕緣射頻電缆,SYWV用于監控,如:SYWV-75-9和SYWV-75-5意思就清楚了,SYWV就是指材质,里面還有,多少編网的,已用铜网還是鋁网,現在還有铜包鋁说法,例如：型号为SYWV－75—5一1的同軸電缆的含義是：同軸射頻電缆、絕緣材料为物理發泡聚乙烯、护套材料为聚氯乙烯、特性阻抗为75Ω、芯線絕緣外徑为5mm，结構序号为1。

SYKV 縱孔聚乙烯絕緣射頻電缆,SYKV用于有線電視,是電視使用的特性阻抗为75歐姆的同軸電缆,SYKV 是藕狀電缆

SYTFVR 電梯用特種射頻電缆

其它線:

YXB音頻总線:音響線、话筒線可以分别使用YXB、HTP系列或RVJF、RVFP系列的

RGB線:電視机背後是RGB/PC端子,用什麼RGB線

1. 傳統连接方式: S 端子線 条件 你的計算机必須是獨立顯卡,带S端輸出!

2. VGA 方式.( 換句话说就是把TV當顯示器,就用DB15 VGA視頻模拟電缆) ( 条件: 要你的LCD TV 有VGA(電腦接口))

3. DVI->HDMI 純數字接口 ( 要求你的計算机有獨立顯卡带DVI 輸出 然後去買根 DVI轉HDMI的線就ok) 注意: 首先要搞清楚自己的顯卡是DVI-D 還是DVI-I

4. 极品發燒 HDMI-HDMI 有獨立的带HDMI的計算机獨立顯卡 + 支持HDMI的 LCD TV

其實RGB和VGA的線本身功能區别不大RGB線材與VGA線的定義是完全相同的，僅傳輸 紅R 綠G 蘭B 行H 场V 5種信号。

還有其他的如：

AV線： 这是最老的傳輸模拟視頻信号的視頻線，两端是蓮花头(RCA头), 目前DVD机及電視机都会有这種接口

S端子線： 前幾年出現的比AV線质量好一點的視頻線，接口是圆形的，類似PS2鼠标头；

三色差線： 比S端子線線质量更好的視頻線， 傳輸模拟信号，目前應該是模拟信号中很好的視頻線，新近出的DVD机，高端電視，以及家用投影机都会带有这種接口。

VGA線： 也是一種模拟信号視頻線，最常見于電腦，其信号與色差線相比各有千秋，但随着視頻數據量的加大， 例如未来要傳輸1920X1080P的視頻信号，那麼色差線的冗餘会更大，分辨率超过1600X1200後，VGA線质量稍次，长度稍长会導致雪花。

DVI線： 全稱Digital Visual Interface, 最新的數字視頻線， 以無壓縮技術傳送全數碼信号，最高傳輸速度是8Gbps，目前已獲多數廠家支持的數字視頻信号線，接口的傳輸速度高达8Gbps，其接口有24+1（DVI－D）, 24+5（DVI－I）型，DVI－I支持同时傳輸數字(DVI-D)及模拟信号（VGA信号）,一般来说HTPC的顯卡一般是DVI-I接口， 而液晶顯示器，投影机上是DVI-D接口. DVI-I的接口雖然兼容DVI-D的接口，但DVI-I的插头卻插不了DVI-D的接口，多了四根針所以還要加一个DVI-I轉DVI-D的轉換器。

HDMI線：全稱Hi-Definition Multimedia Interface, 比DVI更新的數字視頻線， 以無壓縮技術傳送全數碼信号，最高傳輸速度是3.95Gbps，HDMI除了傳輸視頻外，還支持八聲道96kHz或單聲道的192kHz數碼音頻傳送，但目前支持HDMI的设備還不是太多. 其接口可與DVI接口轉換（視頻信号部分）那就看你買的支不支持了
