我们當然希望网線可以用到越长越好，但这有相當的難度。因为信号在電缆中傳輸是有衰減的，太长的网線衰減量会超标，此时网線对端的设備接收到的信号強度就会很弱，信号攜带的傳輸數據出錯的可能性就会加大，導致誤碼率迅速增加 ---- 嚴重时甚至無法從背景噪聲中識别出有用信号。所以，不能無限制使用超长网線。那麼，多长的网線比較合适呢？下面重慶勁浪科技带大家来了解一下綜合布線网線长度的計算公式以及网線的分類與特點

綜合布線网線长度的計算公式

1、根據图紙或現场勘測结果，确定線缆實際走線路由。最好是現勘測能準一點

2、根據線缆實際走線路由計算點位最大长度和最小长度。

3、線缆平均长度計算公式：

（最大长度+最小长度） /2*1.1+6

1.1 为餘量系

目前，局域网中常用到的双絞線一般都是非屏蔽的5 類4 对（即8 根導線） 的電

缆線。这些双絞線的傳輸速率都能达到100Mbps。市场上出售的3 類双絞線外层保护胶皮薄， 胶皮上标注“ CAT3”字樣，外包裝紙箱上标注有“3 類”字樣，售價較低； 5 類双絞線外层保护胶皮厚，胶皮上标注“ CAT5”字樣，外包裝紙箱上标注有“5 類”字樣，售價較高。

購買时切勿图便宜而購買劣质5 類双絞線，这些産品往往只能作为3 類双絞線使用。超5 類双絞線屬非屏蔽双絞線。與普通5 類双絞線比較， 超5 類双絞線在傳送信号时衰減更小，抗干擾能力更強。在100M网絡中，用户设備的受干擾程度只有普通5 類線的1/4 ，是为网絡應用提供的理想解決方案。

" 超五類" 指的是超五類非屏蔽双絞線(UTP—UnshieldedTwistedPair)非屏蔽双絞線電缆是由多对双絞線和一个塑料外皮構成。五類是指國際電气工業協会为双絞線電缆定義的五種不同的质量級别。

超五類非屏蔽双絞線是在对現有五類屏蔽双絞線的部分性能加以改善後出現的電缆，不少性能參數，如近端串擾、衰減串擾比，回波損耗等都有所提高，但其傳輸带宽仍为100MHz。

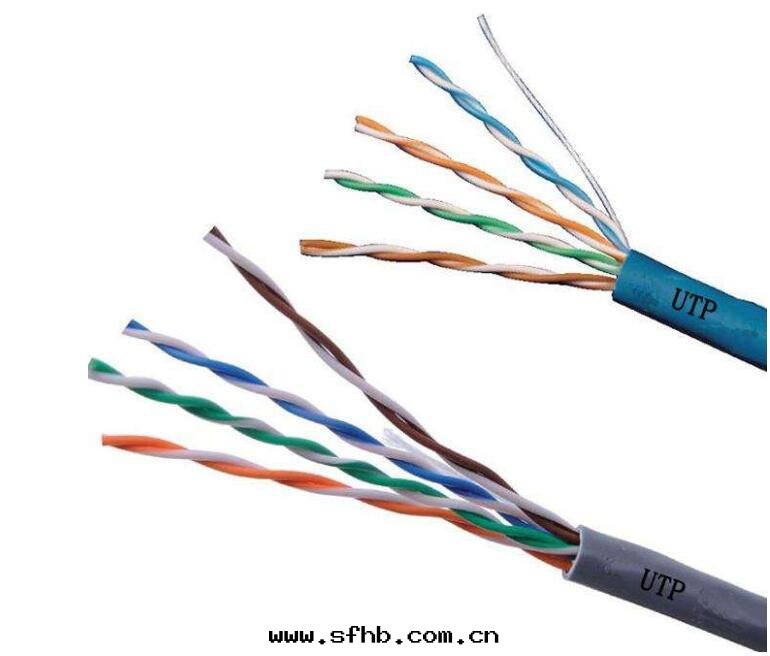

超五類双絞線也是采用4 个繞对和1 条抗拉線，線对的顔色與五類双絞線完全相同，分别为白橙、橙、白綠、綠、白藍、藍、白棕和棕。裸铜線徑为0.51mm（線規为24AWG），絕緣線徑为0.92mm，UTP電缆直徑为5mm。

超五類双絞線通常只被應用于100Mb/s 快速以太网，實現桌面交換机到計算机的连接。如果想以後将网絡升級为千兆以太网， 那麼不妨在水平布線中采用超五類非屏蔽双絞線。超五類非屏蔽双絞線也能提供高达1000Mb/s 的傳輸带宽，但是往往需要借助于價格高昂的特殊设備的支持。

超五類還是六類

" 六類" 是指六類非屏蔽双絞線

六類非屏蔽双絞線的各項參數都有大幅提高， 带宽也擴展至250MHz或更高。六類双絞線在外形上和结構上與五類或超五類双絞線都有一定的差别， 不僅增加了絕緣的十字骨架， 将双絞線的四对線分别置于十字骨架的四个凹槽内， 而且電缆的直徑也更粗。

電缆中央的十字骨架随长度的變化而旋轉角度， 将四对双絞線卡在骨架的凹槽内，保持四对双絞線的相对位置，提高電缆的平衡特性和串擾衰減。另外，保證在安裝过程中電缆的平衡结構不遭到破壞。六類非屏蔽双絞線裸铜線徑为0.57mm（線規为23AWG），絕緣線徑为1.02mm，UTP電缆直徑为6.53mm

。按照電气性能的不同，双絞線可分为三類、五類、超五類、六類和七類双絞線。不同類别的双絞線價格相差較大甚至是懸殊，應用範圍也大不相同。除了傳統的語音系統仍然使用三類双絞線以外， 网絡布線目前基本上都在采用超五類或六類非屏蔽双絞線。五類非屏蔽双絞線雖仍然可以支持1000Base-T，但由于在價格上與超五類非屏蔽双絞線相差無幾，因此，已經逐漸淡出布線市场。

六類非屏蔽双絞線雖然價格較高， 但由于與超五類布線系統具有非常好的兼容性，且能夠非常好地支持1000Base-T，所以正慢慢成为綜合布線的新寵。七類屏蔽双絞線由于是一種全新的布線系統， 雖然性能優异， 但由于價格昂貴。施工複雜且可選擇的産品較少，因此很少在布線工程中采用。

六類非屏蔽双絞線可以非常好地支持千兆以太网， 並實現100m的傳輸距離。因此，六類布線系統被廣泛應用子服務器机房的布線， 以及保留升級至千兆以太网能力的水平布線。根據國際布線标準ISO11801，布線系統的期望壽命至少为10 年。作为一種长期的基本投資，綜合布線應當充分考慮网絡的潜在需求和布線系統的發展，因此，在資金允许的条件下，建議選擇六類産品構建布線系統。

若考慮网絡将来的應用需求， 理論上應安裝最先進的布線産品， 因为安裝電缆後往往難以重新更新替代， 基本上，一个布線系統至少要應用10 年作为标準，能夠支持4 至5代的网絡设備的性能更新， 如果将来的网絡设備需要更好的電缆才能提高數據速度。

那麼，用六類電缆代替超五類電缆是無可避免的， 但这些電缆重新組建工程非常昂貴， 所以縱使六類産品的價格相对于超五類産品稍貴， 但为了減少日後网絡升級問題，六類産品仍然值得考慮

1. 确定電缆长度

确定媒介布線方法和布線路由

确定每个電信接線間所要服務的區域

确定距服務接線間最近的to 位置的最短電缆走線a

确定距服務接線間最遠的to 位置的最长電缆走線b

按照可能采用的電缆路徑測量每个走線距離：

計算平均電缆长度al= （a+b）/2

計算上下浮動的電缆长度s=al*10%

确定接線間端接容差c<視接線間培植不同而變化>

确定工作區落差长度d<只在头頂上方布線时按这一參數>

計算总平均電缆表度tcl=al+s+c+d

2. 訂購電缆：計算實例

最大訂購长度/ 電缆走線的平均长度=每箱的電缆走線數 305m/23.6m=12.8 走線數（箱） <舍點尾數後为12>

因为每个電信插座代表單根導線，則总電缆走線數等于電信插座总數，所以：

電信插座的數量/ 走線數（箱） =電缆的箱數  即： 140/12=11.6 近位後=12

1、根據图紙或現场勘測结果，确定線缆實際走線路由。最好是現勘測能準一點

2、根據線缆實際走線路由計算點位最大长度和最小长度。

3、線缆平均长度計算公式：（最大长度+最小长度） /2*1.1+6

1.1 为餘量系數， 6 为端接餘量， 單位为米; 加餘量系數是因为在實際走線的过程中不可能可钉可鉚的, 要有浪费的;

4、線缆总长度=線缆平均长度* 點位总數，單位为米

5、線缆总箱數=線缆总长度/305 ，單位为箱
