在擴大解決方案的應用範圍时，没有什麼比僅僅考慮到服務器和存儲设備的安裝成本，而忽視交換技術耗费資金的情況更令人沮喪的了。我个人堅持这樣的觀點，現在正處于一个过渡时期，在某些情況下使用光纖通道的效果一定比万兆以太网更好。对于小型項目来说，可以跳过光纖通道交換机，将服務器直接连接到存儲设備上。这種模式甚至可以支持两个、三个或者更多服務器节點的集群配置。

　　在小負载虛拟化的过程中，管理员可能有机会将一部分服務器合並到VMware或Hyper-V集群中。对于虛拟服務器来说，最關鍵的设計模式就是實現存儲共享;但是，对于小型服務器集群来说，使用光纖通道交換设備顯然是对投資的浪费。在这里的小型服務器集群，我指的是有两台或者三台VMware或Hyper-V主机組成的服務器集群。從整體角度来看的话，对于10到80台虛拟机的小型服務器集群来说，这可能是最容易被接受的虛拟化设計方案。典型的配置如下面的图A所示：

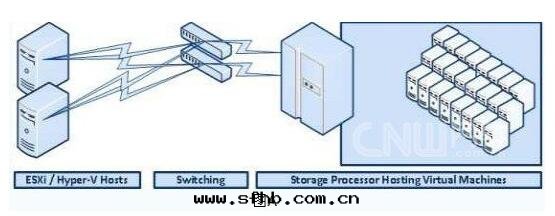

虛拟化设計方案的典型配置

　　这是一个相对簡單的存儲环境，並且，对于小型存儲环境来说，交換机組件不屬于必須的部分。考慮到在較小的虛拟化實施方案中，針对用户使用的僅僅是Hyper-V或ESXi主机存儲，因此，交換机組件可以被移除。考慮到光纖通道交換机的價格一般在3万美元以上，这樣做带来最大的好處就是降低了成本。經过精簡的配置如图B所示：

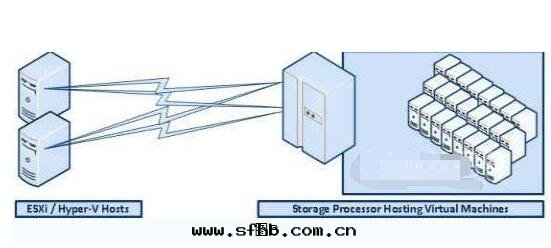

小型存儲环境中移除交換机的精簡配置

　　对于这樣的设計，我们還需要注意这幾个方面的問題。首先，因为端口數量是有限的，所以實現充分有效的利用非常重要。模块化存儲环境里的大部分存儲處理器都容许四个或者更多的光纖通道端口提供连接。考慮到一台没有配備交換机的双控制器系統擁有两个光纖通道端口，两台服務器就可以直接连到一台控制器上。这樣的话，每台控制器依然可以通过双路徑连接到服務器上。此外，由于存儲處理器能夠提供額外的光纖通道端口，因此，三台、四台甚至更多的服務器就可以在没有交換机的情況下通过存儲處理器實現直连。

　　这種模式存在的問題是可擴展性。如果有来自其它類型存儲设備用户的话，可能就需要增加一台交換机。这里的存儲设備可能是磁带驅動器，其他主机或其他存儲處理器。
