屏蔽机房基本原理来自法拉第籠设計。在没有做屏蔽的情況下，我们的電子设備会受到直擊雷或間接雷等強電磁干擾源的影響導致设備無法工作或工作出現异常，最嚴重时出現損壞，这是比較常見的電磁干擾顯現，另外一種現象就是，我们在打雷的时候听收音机，看電視，使用電腦，收音机会出現“吱啦”的噪音，電視机，電腦会出現图像抖動等等，这些都是雷電産生的干擾造成的電磁干擾。具體的措施：使用屏蔽産品，並可靠接地，将外接的電磁干擾阻隔在外，把内部的设備産生的電磁波阻隔在内，这樣構成一个等電位體，能夠有效屏蔽電磁干擾。

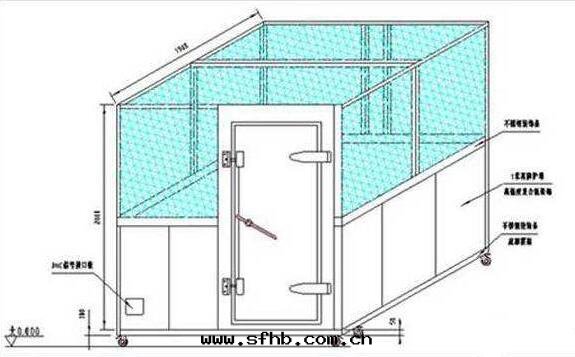

　　一、屏蔽机房的組成

　　屏蔽机房由屏蔽殼體、屏蔽門、電源濾波器、電话濾波器、信号濾波器、通风波導和截止波導管等組成。

　　1、屏蔽殼體

　　電磁屏蔽數據中心机房采用冷軋鋼闆焊接式结構。屏蔽殼體骨架用優质槽鋼、方鋼和型鋼焊成网格，地面、牆面和頂部分别用厚度2~2.5mm的優质冷軋鋼闆焊接而成。具有很高的強度和剛性，完全能起到物理防护和電磁防护的作用。

　　2、屏蔽門

　　屏蔽室性能的好壞，其主要因素取決于是否有一个高性能的屏蔽門，屏蔽門是通过利用簧片與門闆上的“刀”壓接，從而使洩漏的電磁波的路徑增大，达到防漏的要求。

　　3、電源濾波器

　　濾波就是利用器件的頻譜特性，控制有害干擾的流向或吸收干擾以达到控制干擾的目的。濾波技術是抑制傳導干擾的主要手段之一，也是提高電子设備抗傳導干擾能力的重要措施。

　　4、通风波導

　　通过計算风量，選擇通风波導面積和數量，在屏蔽殼體上安裝六角蜂窩狀的通风波導窗。通风波導窗是按照微波理論(截止波導)及嚴格工藝，用模具制成六角蜂窩狀截止波導管通过真空铅焊接構成。

　　使用頻率：10kHz～10GHz

　　屏蔽效能：100dB

　　5、截止波導

　　f=17.5/d

　　式中：f—截止頻率。

　　d—圆波導管内的直徑。

　　对綜合布線系統采用光缆進入屏蔽机房的方式，光缆通过波導管進入屏蔽机房，其波導管的长度L大于6d。在屏蔽机房通过光端机,将電信号變成光信号,再将光纖穿过截止波導管，在屏蔽机房外将光信号變成電信号。

　　二、常見的屏蔽材料

　　1、橡胶芯編織网屏蔽襯垫

　　橡胶和金屬丝可選(蒙乃爾丝、鍍锡鋼芯铜丝)，應用于机箱、机柜縫隙屏蔽、屏蔽室和屏蔽方舱。有沟槽安裝和表面貼裝两種方式。

　　2、導電橡胶屏蔽襯垫

　　A、導電橡胶闆

　　B、導電橡胶屏蔽条

　　C、双层導電橡胶屏蔽襯垫

　　内层：矽橡胶，外层：導電橡胶。

　　3、铍铜簧片屏蔽襯垫

　　铍铜制成的簧片适用于通信、計算机、屏蔽室、屏蔽方舱等设備的縫隙设計中。它既解決了其它襯垫不能承受切向運動的問題，又具有很高屏蔽效能，同时還具有高導热性，耐壓性好的特點。

　　4、導電胶

　　A、矽脂導電胶

　　應用：導電橡胶闆與金屬粘接;導電橡胶条與金屬粘接。

　　B、环氧導電胶

　　應用：金屬與金屬粘接;印刷電路闆線路连接;微波元件引線连接;金屬丝网屏蔽条固定。

　　5、導電填充物(導電膩子)

　　應用：用于無法加屏蔽襯垫的縫隙處屏蔽。

　　6、磁场屏蔽材料

　　工作頻率或100kHz以下磁场屏蔽，需要提供极低磁阻表面来完成，磁场屏蔽材料提供高導磁率屏蔽材料。

　　7、屏蔽玻璃

　　應用：電子设備需要透光的窗口，如：CRT、儀器儀表夜晶顯示窗口。

　　8、透光導電聚脂膜

　　電子设備顯示窗口屏蔽，透光率：70%，最佳屏蔽效能：40～60dB。

　　9、屏蔽通风闆

　　10、屏蔽胶带

　　A、電磁屏蔽胶带

　　B、導電法蘭保护胶带
