1、概述

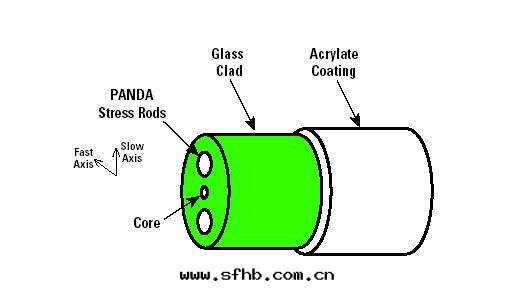

光纖和同軸電缆相似，只是没有网狀屏蔽层。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15mm~50mm，大致與人的头發的粗细相當。而單模光纖芯的直徑为8mm~10mm。芯外面包圍着一层折射率比芯低的玻璃封套，以使光纖保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纖通常被紮成束，外面有外殼保护。纖芯通常是由石英玻璃制成的橫截面積很小的双层同心圆柱體，它质地脆,易斷裂,因此需要外加一保护层。其结構如图1所示。

陸地上的光纖通常埋在地下1米處，有时会受到地下小動物的破壞。在靠近海岸的地方，越洋光纖外殼被埋在沟里。在深水中，它们處于底部，极有可能被魚類咬壞或被漁船撞壞。

2、分類

光纖主要分以下两大類:

1.傳輸點模數類

傳輸點模數類分單模光纖(Single Mode Fiber)和多模光纖(Multi Mode Fiber)。單模光纖的纖芯直徑很小,在给定的工作波长上只能以單一模式傳輸,傳輸頻带宽,傳輸容量大。多模光纖是在给定的工作波长上,能以多个模式同时傳輸的光纖。與單模光纖相比,多模光纖的傳輸性能較差。

2.折射率分布類

折射率分布類光纖可分为跳變式光纖和漸變式光纖。跳變式光纖纖芯的折射率和保护层的折射率都是一个常數。在纖芯和保护层的交界面,折射率呈阶梯型變化。漸變式光纖纖芯的折射率随着半徑的增加按一定規律減小,在纖芯與保护层交界處減小为保护层的折射率。纖芯的折射率的變化近似于抛物線。折射率分布類光纖光束傳輸如图2所示。

3、连接方式

光纖有三種连接方式。首先，可以将它们接入连接头並插入光纖插座。连接头要損耗10%到20%的光，但是它使重新配置系統很容易。

第二，可以用机械方法将其接合。方法是将两根小心切割好的光纖的一端放在一个套管中，然後鉗起来。可以讓光纖通过结合處来调整，以使信号达到最大。机械结合需要訓練过的人员花大約5分鐘的时間完成，光的損失大約为10%。

第三，两根光纖可以被融合在一起形成堅實的连接。融合方法形成的光纖和單根光纖差不多是相同的，但也有一點衰減。对于这三種连接方法，结合處都有反射，並且反射的能量会和信号交互作用。

4、發送和接收

有两種光源可被用作信号源：發光二极管LED(light-emitting diode)和半導體激光ILD(injection laser diode)。它们有着不同的特性，如下表。

項目 LED 半導體激光

數據速率 低 高

模式 多模 多模或單模

距離 短 长

生命期 长 短

温度敏感性 較小 較敏感

造價 低造價 昂貴

光纖的接收端由光電二极管構成，在遇到光时，它给出一个點脈沖。光電二极管的響應时間一般为1ns，这就是把數據傳輸速率限制在1Gb/s内的原因。热噪聲也是个問題，因此光脈沖必須具有足夠的能量以便被檢測到。如果脈沖能量足夠強，則出錯率可以降到非常低的水平。

5、接口

目前使用的接口有两種。無源接口由两个街头熔于主光纖形成。接头的一端有一个發光二极管或激光二极管（用于發送）。另一端有一个光電二极管（用于接收）。接头本身是完全無源的，因而是非常可靠的。

另一種接口被稱作有源中繼器(active repeater)。輸入光在中繼器中被轉變成電信号，如果信号已經減弱，則重新放大到最強度，然後轉變成光再發送出去。连接計算机的是一根進入信号再生器的普通铜線。現在已有了純粹的光中繼器，这種设備不需要光電轉換，因而可以以非常高的带宽運行。

二、光缆

光導纖維是一種傳輸光束的细微而柔韌的媒质。光導纖維電缆由一捆纖維組成,簡稱为光缆。光缆是數據傳輸中最有效的一種傳輸介质,它有以下幾个優點:

(1)頻带較宽。

(2)電磁絕緣性能好。光纖電缆中傳輸的是光束,由于光束不受外界電磁干擾與影響,而且本身也不向外辐射信号,因此它适用于长距離的信息傳輸以及要求高度安全的场合。當然,抽头困難是它固有的難題,因为割開的光缆需要再生和重發信号。

(3)衰減較小。可以说在較长距離和範圍内信号是一个常數。

(4)中繼器的間隔較大,因此可以減少整个通道中繼器的數目,可降低成本。根據貝爾實验室的測試,當數據的傳輸速率为420Mbps且距離为119公里無中繼器时,其誤碼率为10—8,可見其傳輸质量很好。而同軸電缆和双絞線每隔幾千米就需要接一个中繼器。

在使用光缆互聯多个小型机的應用中,必須考慮光纖的單向特性,如果要進行双向通信,那麼就應使用双股光纖。由于要对不同頻率的光進行多路傳輸和多路選擇,因此在通信器件市场上又出現了光學多路轉換器。

在普通計算机网絡中安裝光缆是從用户设備開始的。因为光缆只能單向傳輸。为了實現双向通信,光缆就必需成对出現,一个用于輸入,一个用于輸出。光缆两端接光學接口器。

安裝光缆需格外谨慎。连接每条光缆时都要磨光端头,通过電燒烤或化學环氯工藝與光學接口连在一起,确保光通道不被阻塞。光纖不能拉得太緊,也不能形成直角。

光纖的類型由模材料(玻璃或塑料纖維)及芯和外层尺寸決定,芯的尺寸大小決定光的傳輸质量。常用的光纖缆有:

·8.3μm 芯、125μm 外层、單模。

·62.5μm 芯、125μm外层、多模。

·50μm 芯、125μm外层、 多模。

·100μm 芯、140μm外层、多模。
