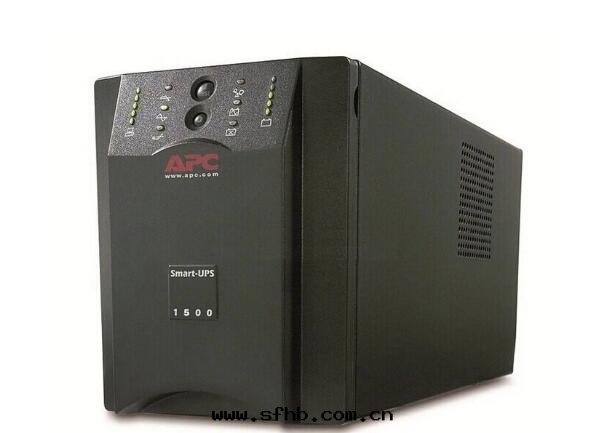

UPS不僅是不間斷供電裝置，還具有電力淨化的作用。本文将重點讨論UPS的選擇和配置、蓄電池組容量的選擇和配置以及UPS電源的安裝與維护。

　　UPS即不間斷電源，随着各種電子设備的普及，UPS電源得到了越来越廣泛地應用。

　　1 UPS選型和配置

　　1.1 了解UPS電源的性能指标

①輸入電壓：220V或380V（三相四線制），－15%～＋10%。

②輸出電流：根據这个值選擇導線截面和輸入保险。

③輸出電壓：一是輸出電壓穩定度，一般为±5%。有些为±3%左右。另一个是穩壓精度：穩态≤±1%、瞬态≤±5% 。

④瞬态電壓恢複时間：≤±50ms。

⑤輸出容量：即視在功率S， S＝UI

⑥後備时間：指輸入中斷後，UPS能繼續工作的时間，是UPS的關鍵指标。

⑦功率因數：0.8（滞後）

⑧效率：≥90%（滿载时）

⑨过载功能：10min(125%額定電流)；10S(150%額定電流)。

⑩限流：100%～110%額定電流可调。

　　1.2 UPS選擇：

　　1.2.1 UPS型号

①在線正弦波UPS電源。無論市電正常與否，它对負载供電都是由UPS電源逆變器提供的。只要机内蓄電池能向UPS電源逆變器提供能量，當市電中斷时，在線式UPS電源就能實現对負载的真正不間斷供電，其正弦波波形失真系數最小，对負载供電轉換时間为零，可靠性高，故障率低但價格較高。

②後備式正弦波UPS電源。采用了抗干擾式分級调壓穩壓技術。僅僅在由蓄電池供電时才有可能向負载提供高质量的正弦波，在從市電供電向逆變器供電進行轉換时，对負载而言，大約有4ms左右的中斷供電（主要来源于繼電器的轉換时間）。後備式正弦波UPS電源處于市電供電时，由于市電是直接通过抗干擾濾波器对負载供電的，因此噪音較小，但是UPS電源處于逆變器工作时，由于PWM脈宽调制頻率一般为8KHZ左右，因此噪音較大。

③後備方波輸出UPS電源。向負载提供的交流電是方波而不是正弦波。此類UPS電源只能接微容性或純組性设備，負载越重，方波脈沖宽度越宽，而方波脈沖的峰值越小。此類UPS電源的轉化时間不一定。其變化範圍为4～9ms且用户不能控制。此類UPS不能進行頻率的關閉和啟動，但造價較低。

　　1.2.2 負载容量、負载功率因數和UPS的波峰因數

選購UPS时，首先要知道負载的总容量，同时還要考慮負载的功率因數才能确定UPS的标準功率容量。由于負载功率因數很難計算，所以UPS技術規範中给出了波峰因數这个指标，波峰因數越高，UPS承受非線性的能力越強。一般波峰因數比應大于3：1。

　　1.2.3 電池後備时間

一般情況下，選擇後備时間时，通常選取滿载工作时間为10min、15min或30min即可。由于蓄電池價格較貴、长延时UPS一般僅在停電时間較长的场合選用。此时最好選擇有外接大容量的蓄電池功能的UPS，以确保市電停電後能长时間供電。

      1.2.4 UPS中性線截面

由于UPS負载多为非線性負载，因而流过中線的電流不为零。即使在三相負载完全平衡时中線電流也可达三相電流的1.8倍。負载功率因數越小，倍數越大。因此在UPS電源中，其中線截面不得小于相線截面。否則易造成中線發热，甚至燒掉電缆引起火災，造成嚴重後果。

　　2 蓄電池的選擇和配置

　　2.1 蓄電池基本技術指标：

①閥控式密封铅酸蓄電池：每台UPS各接一組。

②浮充電壓允差：1%。

③浮充電壓：2.23～2.27V/單體。

④均充電壓：2.3～2.4V/單體。

⑤ 放電終了電壓：1.67～1.70V/單體。

⑥温度对蓄電池壽命的影響：在25℃时浮充運行情況下，理論壽命不低于10年。

　　2.2 UPS蓄電池容量的計算

　　2.2.1 蓄電池最大放電電流II＝S×COSφ/η×Ei式中：S为UPS電源的标稱輸出功率；COSφ为負载功率因數，一般取0.8；η为逆變器的效率一般取0.8；Ei为蓄電池放電終了電壓。

　　2.2.2 電池後備时間t 電池後備时間t根據用户的需要而定，中小型UPS多采用閥控铅蓄電池。價格較貴，一般選取滿载工作时間为10min、15min或30min。

　　2.2.3 蓄電池容量C 算出最大放電電流後，再根據負载性质及用户所需UPS的後備时間，算得蓄電池标配容量：（C＝It）。

　　3 UPS安裝

　　3.1 UPS的安裝位置要求

　　3.1.1 为延长電池壽命，蓄電池應安裝在环境温度为15℃～25℃範圍内，室内温度也不能太大。

　　3.1.2 UPS的左右两側要留有50mm空間，後面要留有100mm，前面留有足夠的操作空間。

　　3.1.3 外置電池柜應與UPS放在一起。

　　3.2 UPS與市電、負载的连接 UPS與市電及負载的连接都很簡單，但连接前應檢查：①UPS輸入參數與市電的電壓、頻率是否一致。②接入UPS的火線和零線是否與廠家規定一致。③檢查負载功率是否小于UPS輸出功率。④UPS與電池连接时一定分清正負极。

　　3.3 電缆截面的選擇 選擇導線截面时應考慮：

　　3.3.1 符合電缆使用安全标準。

　　3.3.2 符合電缆温升要求。

　　3.3.3 滿足電壓降要求。① 交流輸入電流I相。因为P＝3×U相×I相×COSφ(單相輸出者則为：P＝UICOSφ)。所以I相=P/(3×U相×COSφ)＝S/(3×U相)。② 直流輸出電流I＝P/U(U應取最小值)。求出交流輸入I相和直流輸出電流I後，再查表确定導線截面積。

　　4 UPS維护

　　笔者根據多年来的工作經验，建議從以下幾个方面做好UPS電源系統的維护：

　　4.1 掌握UPS的基本知識，认真閱读设備说明書，弄清各種警示信息，警示代碼，指示燈的含義，以及産生的原因和應对方法。熟悉设備上各種開關，按鈕的作用。熟悉掌握UPS的各種操作，清楚连接關系，明白代通之法。

　　4.2 加強日常的巡視、維护，查看设備有無告警，有無异味，有無异常響聲，檢查接头有無松動發热現象，散热扇運轉是否正常，设備各種指示是否正常，發現問題及时解決。

　　4.3 制定定期維护計劃：每月定期測量设備輸出電壓、電流、功率以及蓄電池内阻和端電壓。每季或半年对蓄電池做一次核对性放電試验，一般應放出額定容量的30%～40%。每年清潔一次UPS内部衛生，檢查各接头是否接觸良好。

　　4.4 蓄電池放電：在蓄電池放電操作中，如采用蓄電池脫机使用假負载放電，不僅拆卸繁瑣，且不安全，事後還需拆卸安裝再充電。为保證電池放電試验的安全有效，既能發現問題（落後電池、反极電池等），又能保證供電安全可靠（不造成过放電、短路、供電中斷等）。这里推薦一種直接利用負载对電池放電的方法：即關斷UPS交流輸入開關，讓蓄電池放電。由于UPS電源多用于重要的网絡通信等系統中，負载變化幅度不大，所以用負载直接放電，其放電電流也基本不變，这樣就可根據蓄電池的電壓情況和放電情況确定放電終止電壓，算出放電时間，以後每季度的放電都與此次記录相比較，並從中發現問題及时排除。
