1．綜合布線系統前言

當今社会，信息已成为一種關鍵資源，必須精确、迅速地傳輸于各種通讯设備、數據處理设備和顯示设備之間。因此，公司、企業、政府部門都会要求以最快速度对这些通讯及信息系統進行调整和改進，並根據需要配置成各種不同的结構。而在國内，既便是在一些新设計的建筑物内，仍往往沿用过时落後的布線技術，致使各種系統的布線無法兼容，管線擁擠不堪，難以适應新技術的發展，且往往在配線上進行重複投資。随着規模的擴大、设備的更新、人员的變動、环境的變更，这種情況還会變得越来越糟。任何的增添、變動，都可能会引起全局的變動，不但影響工作效率，对公司、企業、政府部門的運營也産生不良的影響。尤其是随着ADSL、FTTB等宽带聯结的出現、應用與推廣，原来使用的布線系統将無法滿足日益增加的信息流量要求。

因此，尋求一種更合理、更優化、彈性強、穩定性和擴展性好的布線技術，已成为當務之急。它不但能夠滿足現在的需求，更重要的是迎接未来对配線系統的挑戰。

结構化布線系統正是在这種背景下推出並被廣泛接受的一種布線技術，它能夠以一次性的布線投資，解決今後相當一段时間内的所有布線問題。

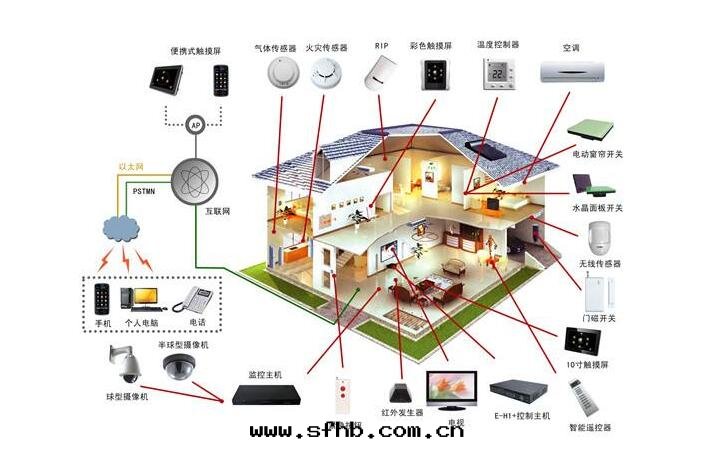

綜合布線系統的设計

從功能上看，綜合布線系統由以下六个子系統組成：

1.2.1工作區子系統

工作區指從由水平系統而来的用户信息插座延伸至數據終端设備的连接線缆和适配器組成。工作區的UTP/FTP跳線为软線（Patch Cable）材料，即双絞線的芯線为多股细铜丝，最大长度不能超过5M。

1.2.2水平子系統

水平子系統指從樓层配線間至工作區用户信息插座，由用户信息插座、水平電缆、配線设備等組成。采用星型拓撲结構。每个信息點均需连接到管理子系統。由UTP線缆構成。最大水平距離：90m（295ft），指從管理間子系統的配線架的JACK端口至工作區的信息插座的電缆长度。工作區的patch cord、连接设備的patch cord、cross-connection線的总长度不能超过10M。水平布線系統施工是綜合布線中最大最大量的工作，在建筑物施工完成後，不易變更。因此要施工嚴格，保證鍊路性能。

1.2.3管理子系統

管理子系統设置在樓层配線房間、是水平系統電缆端接的场所，也是主干系統電缆端接的场所；由大樓主配線架、樓层分配線架、跳線、轉換插座等組成。用户可以在管理子系統中更改、增加、交接、擴展線缆。用于改變線缆路由。建議采用合适的線缆路由和调整件組成管理子系統。

管理子系統提供了與其他子系統连接的手段，使整个布線系統與其连接的设備和器件構成一个有机的整體。调整管理子系統的交接則可安排或重新安排線路路由、因而傳輸線路能夠延伸到建筑物内部各个工作區。是綜合布線系統灵活性的集中體現。

管理子系統三種應用：水平/干線连接；主干線系統互相连接；入樓设備的连接。線路的色标标記管理可在管理子系統中實現。

1.2.4垂直干線子系統

垂直干線子系統由连接主设備間至各樓层配線間之間的線缆構成。其功能主要是把各分层配線架與主配線架相连。用主干電缆提供樓层之間通信的通道，使整个布線系統組成一个有机的整體。垂直干線子系統Topology结構采用分层星型拓撲结構，每个樓层配線間均需采用垂直主干線缆连接到大樓主设備間。垂直主干線缆和水平系統線缆之間的连接需要通过樓层管理間的跳線来實現。

垂直主干線缆安裝原則：從大樓主设備間主配線架上至樓层分配線間各个管理分配線架的铜線缆安裝路徑要避開高EMI電磁干擾源區域（如馬达、變壓器），並符合ANSI TIA/EIA-569安裝規定。

電缆安裝性能原則：保證整个使用周期中電缆设施的初始性能和连續性能。

大樓垂直主干線缆长度小于90M时，建議按设計等級标準来計算主干電缆數量。

大樓垂直主干線缆长度大于90M，則每个樓层配線間至少配置一条室内四芯多模光纖做主干。主配線架在現场中心附近、保持路由最短原則。

1.2.5设備間子系統

设備間子系統是一个集中化设備區，连接系統公共设備，如PBX、局域网(LAN)、主机、建筑自動化和保安系統，及通过垂直干線子系統连接至管理子系統。

设備間子系統是大樓中數據、語音垂直主干線缆終接的场所；也是建筑群来的線缆進入建筑物終接的场所；更是各種數據語音主机设備及保护设施的安裝场所。建議设備間子系統设在建筑物中部或在建筑物的一、二层，位置不應遠離電梯，而且为以後的擴展留有餘地，不建議在頂层或地下室。建議建筑群来的線缆進入建筑物时應有相應的过流、过壓保护设施。

设備間子系統空間要按ANSI/TIA/EIA-569要求设計。设備間子系統空間用于安裝電信设備、连接硬件、接头套管等。为接地和连接设施、保护裝置提供控制环境；是系統進行管理、控制、維护的场所。设備間子系統所在的空間還有对門窗、天花闆、電源、照明、接地的要求。

1.2.6建筑群子系統

當學校、部隊、政府机關、大院的建筑物之間有語音、數據、图像等相聯的需要时，由二个及以上建筑物的數據、電话、視頻系統電缆組成建筑群子系統。包括大樓设備間子系統配線设備、室外線缆等。可能的路由：架空電缆、直埋電缆、地下管道穿電缆。

建筑群子系統介质選擇原則： 樓和樓之間在二公里以内、傳輸介质为室外光纖、可采用埋入地下或架空(4M以上)方式、需要避開動力線、注意光纖彎曲半徑建筑群子系統施工要點：包括路由起點、終點；線缆长度、入口位置、媒介類型、所需勞動费用以及材料成本計算。建筑群子系統所在的空間還有对門窗、天花闆、電源、照明、接地的要求。设備間用于服務于整个布線系統。设備間用于容納布線系統的设備及配線架。
