1、 數據中心机房建设規範的範圍數據中心机房建设規範标準给出了數據中心机房的建设要求，包括數據中心机房分級與性能要求，机房位置選擇及设備布置，环境要求，建筑與结構、空气调节、電气技術，電磁屏蔽、机房布線、机房監控與安全防範，给水排水、消防的技術要求。

2、 術語和定義 ① 數據中心 data center容納机房及其支持區域的一个建筑物或一个建筑物的一部分。

② 总部級數據中心机房 headquarters-level data center room由总部統一規劃建设，主要承载总部統一建设，集中部署的信息系統和災難恢複信息系統的机房

③ 區域級數據中心机房 regional data center room由总部統一規劃建设，主要承载本區域各企事業單位和分支机構接入中國石油骨干网絡，承载总部統一建设、分布部署的信息系統的机房。

④ 企事業單位級數據中心机房 local data center room由各企事業單位自行建设，承载本單位内部信息系統運行和网絡接入的机房。

⑤ A 級數據中心机房 class A data center room按容錯系統配置，在系統運行期間，其场地设施不應因为操作失誤，设備故障，外電源中斷，維护和檢修而導致信息系統運行中斷。

⑥ B 級數據中心机房 class B data center room按冗餘要求配置，在系統運行期間，其场地在冗餘能力範圍内，不應因设備故障而導致信息系統運行中斷。

⑦ C 級數據中心机房 class C data center room按基本需求配置，在场地设施正常運行情況下，應保證信息系統運行不中斷。

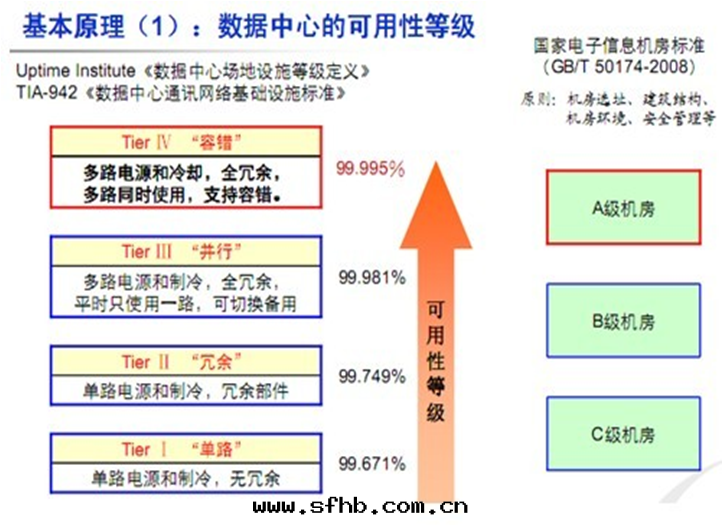

3、 數據中心机房分級 分級要求根據信息系統使用性质、管理要求及由于场地设備故障導致運行中斷对生産、經營和公共秩序造成的損失或影響程度，将數據中心机房劃分为A、B、C三級。

在异地建立的備份机房，设計时應與主机房等級相同。

同一个机房内的不同部分可根據實際情況，按照不同的标準進行设計。

• A 級數據中心机房符合下列情況之一的數據中心机房應为A級：

a. 信息系統運行中斷将造成中國石油重大的經濟損失。

b. 信息系統運行中斷将对中國石油業務、公共秩序造成重大影響。

总部級數據中心机房宜建设成A級。

• B 級數據中心机房符合下列情況之一的數據中心机房應为B級：

a. 信息系統運行中斷将造成中國石油較大的經濟損失。

b. 信息系統運行中斷将对中國石油業務、公共秩序造成較大影響。

區域級數據中心机房、區域网絡中心机房和企事業單位級數據中心机房宜建设成B級。

• C 級數據中心机房不屬于A級或B級的數據中心机房應为C級。

3、數據中心机房分級内容 4、 机房位置及设備布置

4.1机房選址原則根據《電子信息系統机房设計規範》要求，机房位置選擇應符合以下要求：

►遠離水災和火災隐患區域；

►遠離強振源和強噪聲源；

► 遠離産生粉塵、油煙、有害气體以及生産或貯存具有腐蝕性、易燃、易爆物品的工廠、倉庫、堆场等；

► 避開強電磁场干擾；

►多层或高层建筑物内的主机房不應選在建筑物的地下底层；

►水源充足，電力比較穩定可靠，交通通信方便，自然环境清潔；

4.2 机房組成机房功能區組成及其使用面積計算，按照《電子信息系統机房设計規範》中的有關規定。

4.3设備布置机房环境除必須滿足計算机设備对温度、湿度和空气潔淨度，供電電源的质量(電壓、頻率和穩定性等)，接地地線，電磁场和振動等項的技術要求外，還必須滿足在机房中工作的人员对照明度、空气的新鮮度和流動速度、噪聲的要求。

设備布放的一般原則• 承重安全：電池組一般需要布放在橫梁上方，要是没有橫梁就要選擇容量小的電池組合地闆承重能力大的房間作为机房；

• 維护方便：要充分考慮设備的安裝、維护、運輸等因素；

• 布局美觀：设備列要求安裝整齊，以方便動力环境監控系統發揮作用；

• 走線方便：设備布局要考慮走線的方便與路由最短。

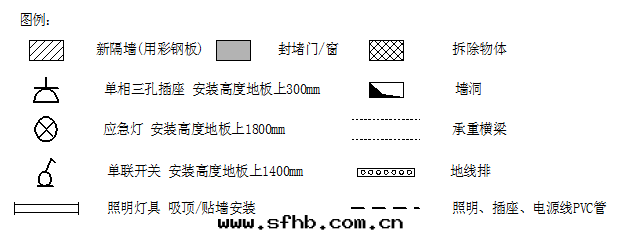

附：机房设施图例

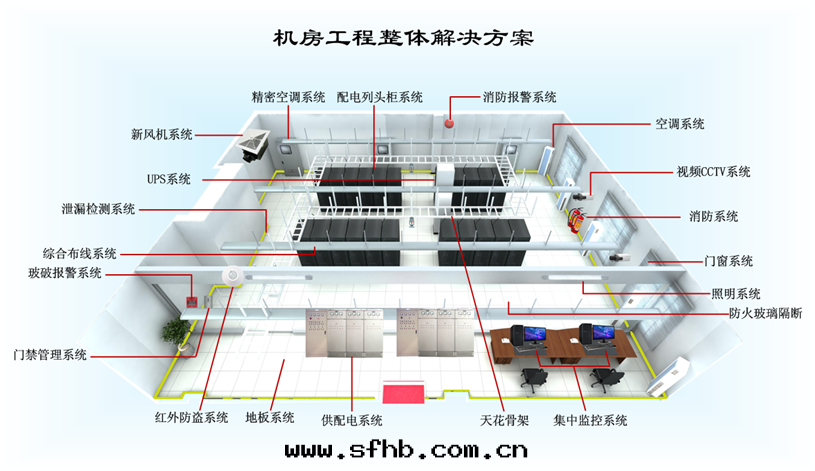

5、 數據中心机房子系統 5.1 照明系統机房照明及應急照明系統

♦ 主机房按《電子計算机机房设計規範》要求，照度为400Lx；

♦ 電源室及其它辅助功能間照度不小于300Lx；

♦ 在机房各處安裝了疏散指示燈、安全出口标志燈，照度大于1Lx；

♦ 机房内、走廊、樓梯口裝有應急備用照明燈，照度不小于30Lx。

5.2 接地系統►机房接地形式为机房專用直流邏輯地，设一組新的接地极，接地電阻小于1Ω；

►机房配電系統的交流工作地、安全保护地采用建筑物本體綜合接地(其電阻小于4Ω)。

5.3防雷系統大樓沿低壓線路進户的傳導直擊雷是不大可能的。中心机房内设備主要需要進行直接雷擊引起的電阻耦合方式(地電位反擊)的防护、以及附近高层建筑落雷时造成的電感性、電容性耦合干擾的防护。

1 .等電位接地的處理

接地是避雷技術最重要的环节，而且小型机以上的計算机系統对接地要求也很高，其接地地阻通常要求小于1歐姆以下。但对于避雷技術来说，地阻小于4歐姆即可。應将避雷接地、電器安全接地、交流地、直流接地統一为一个接地裝置，避免不同的地之間産生反擊。

2.電源部分防雷设計

根據雷電流大、防雷器存在殘壓及设備耐沖擊水平低的特性，應遵循多級保护，层层瀉能的原則，選擇安裝避雷器，進行電源線路的过壓保护。

3.信号系統的防雷设計

机房的數據通信線路有以太网双絞線、DDN專線、光纖線路以及電话線備份線路，必須对進出机房的的所有通信線路進行防雷處理，才能保护机房的安全。

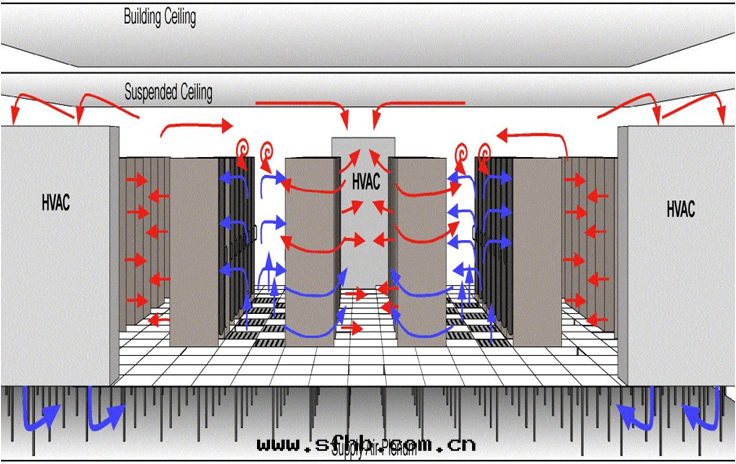

5.4 空调系統机房室内环境參數

夏季：温度23±2℃，相对湿度50%

冬季：温度20±2℃，相对湿度50%

机房共采用模块化精密空调，采取下送风、上回风的送风方式达到恒温恒湿的目的。

空调系統

5.5監控系統在公共區域和出入口處、机房内机架間、核心机房、控制中心、動力机房,樓梯與走廊,樓梯等均裝有攝象机，進行7×24全方位監控录像。

專業人员24×7×365小时机房随时巡視。

5.6布線系統現代的建筑物，其樓内信息傳輸通道系統(布線系統)已不僅僅要求能支持一般的語音傳輸，還應能夠支持多種計算机网絡協議及多種廠商设備的信息互连，可适應各種灵活的、容錯的組网方案;同时由于新技術、新産品不斷出現，傳輸線路要能夠在若干年里适應發展的需要。因此建立一套能夠全面支持各種系統應用如通信网絡中心、數據處理中心，本身又具有開放、兼容、可靠性高、實用性強、易于管理、具有先進性、面向未来的綜合布線系統，对于現代化建筑是必不可少的
